GPS GNSS GLONASS TETRA FME 76° stogo antena

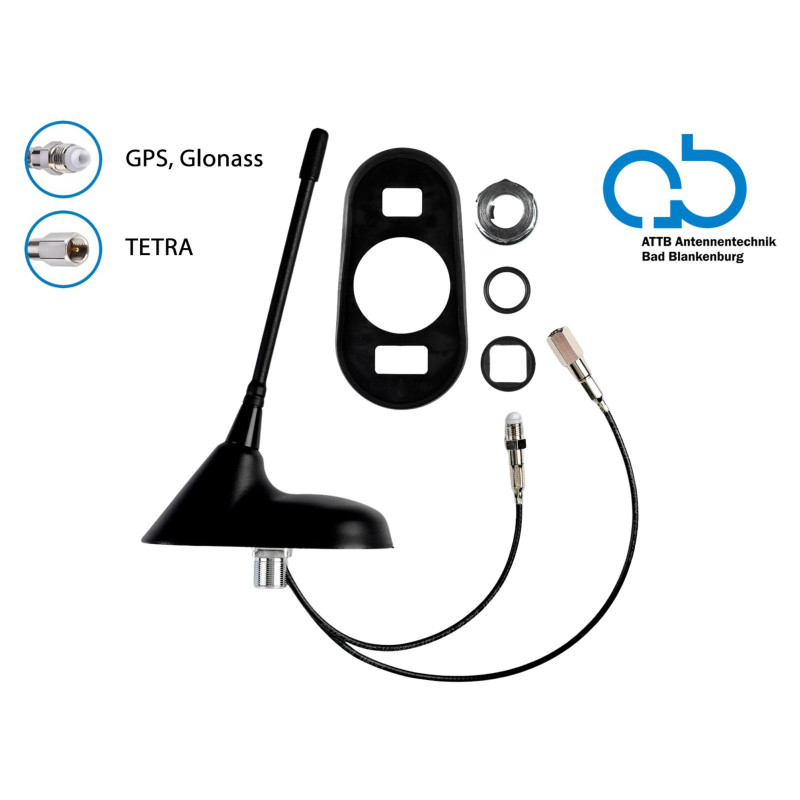

Stogo antena GNSS GPS/GLONASS/Galileo/BeiDou TETRA 76° FME ATTB 3801.01 ATTB 3801.01 yra profesionali 16 V stogo antena, skirta palaikyti sistemas GNSS, GPS, GLONASS, „Galileo“, „BeiDou“ ir TETRA Produktas yra iš Vokietijos gamintojo Antenntechnik Bad Blankenburg, kuri nuo 1919 m. kuria aukštos kokybės antenų sprendimus „Pagaminta Vokietijoje“. Ši antena buvo sukurta automobilių vietos nustatymo sistemoms ir ryšiui TETRA diapazone. Ji tinka specialioms transporto priemonėms, transporto priemonių parkams, techninėms transporto priemonėms, aptarnavimo transporto priemonėms ir įrenginiams, kuriems reikalingas stabilus palydovinis padėties nustatymas ir patikimas radijo ryšys. GNSS ir TETRA stogo antena: ATTB 3801.01 sujungia aktyvią GNSS anteną su TETRA ryšio kanalu. Tai leidžia vienai stogo antenai palaikyti palydovinę navigaciją ir mobilųjį ryšį 380–430 MHz diapazone. Aktyvi GNSS antena naudoja nuo +3 V iki +5,5 V fantominę galią. TETRA kanalas palaiko iki 25 W galią, todėl šis modelis tinka sudėtingoms ryšio instaliacijoms transporto priemonėse. Pagrindiniai ATTB 3801.01 antenos privalumai

• Originali ATTB stogo antena, pagaminta Vokietijoje,
• 16 V tipo su 76° pasvirimu,
• Palaiko GNSS, GPS, GLONASS, „Galileo“ ir „BeiDou“ sistemas,
• TETRA 380–430 MHz dažnių juostos palaikymas,
• aktyvi GNSS antena su fantomine energija,
• trumpas antenos strypas 125 mm,
• RG174 kabeliai,
• GNSS FME(f) jungtis,
• TETRA FME(m) jungtis,
• GNSS stiprinimas 28 dB +/- 3 dB,
• GNSS stiprinimas 32 dBic tipinis,
• TETRA stiprinimas 0 dBi / 2 dBi,
• maksimali TETRA galia 25 W,
• varža 50 omų.

Pagaminta Vokietijoje – kokybė iš „Antennentechnik Bad Blankenburg“. „Antennentechnik Bad Blankenburg“ yra Vokietijos automobilių antenų ir antenų priedų gamintoja. Įmonė kuria sprendimus daugeliui ryšio standartų, tokių kaip GPS, GNSS, LTE, 5G, GSM, UMTS, WLAN, DAB+ ir TETRA. ATTB antenų gamybos procesas yra sertifikuotas pagal automobilių pramonės standartus. Gamintojas stebi savo antenų kokybę savo bandymų stenduose nuo projektavimo etapo, serijinės gamybos ir galutinės patikros. Dėl to ATTB 3801.01 antena tinka sudėtingoms automobilių instaliacijoms. Pritaikymas: ATTB 3801.01 stogo antena skirta transporto priemonėms, kurioms reikalingas vienu metu palydovinis padėties nustatymas ir TETRA ryšys. Tai praktiškas sprendimas transporto priemonių parkui, specialiosios paskirties transporto priemonėms, aptarnavimo transporto priemonėms ir techninėms transporto priemonėms. Produktas gali būti naudojamas tokiose srityse kaip:

• GPS/GNSS vietos nustatymo sistemos,
• Palaiko GPS, GLONASS, „Galileo“ ir „BeiDou“ sistemas,
• TETRA ryšys 380–430 MHz dažnių juostoje,
• specialiosios ir transporto priemonių parko,
• techninės priežiūros ir aptarnavimo automobiliai,
• telematikos sistemos,
• ryšio instaliacijos su FME kabeliais ir jungtimis.

Svarbi informacija apie įrengimą: norint pasiekti geriausią signalo kokybę, užtikrinkite tinkamą antenos pagrindo arba įžeminimo juostos įžeminimą. Geras kontaktas su transporto priemonės įžeminimu yra būtinas stabiliam GNSS ir TETRA įrenginių veikimui. Įrengimo metu, naudodami tinkamus dirbtuvių įrankius, nuvalykite dažus nuo kontaktinių taškų. Tada apsaugokite tą vietą nuo korozijos kontaktine pasta. Siekiant geresnio kontakto, taip pat įsitikinkite, kad antenos strypo sriegis ir antenos pagrindas yra tinkamai sujungti. Jei kyla problemų dėl priėmimo, patikrinkite antenos kabelį, adapterius ir jungčių kokybę. Taip pat verta patikrinti, ar papildomas LED apšvietimas, USB įkrovikliai, įtampos keitikliai, maitinimo šaltiniai ar skaitmeniniai galios stiprintuvai nesukelia trukdžių. Techniniai duomenys

• Prodiuseris: Antennentechnik Bad Blankenburg / ATTB
• Modelis: 3801.01
• Stilius: 16 V
• Pakreipimas: 76°
• Produkto tipas: GNSS / TETRA stogo antena
• Antenos strypas: 125 mm
• Aktyvi GPS/GNSS antena: fantominė galia
• Kabelio tipas: RG174
• Paslaugos: GNSS, GPS, GLONASS, Galileo, BeiDou, TETRA
• Jungtys: FME(m) / FME(f)
• GNSS ryšys: FME(f) RG174 / L = 150 mm
• TETRA jungtis: FME (m) RG174 / L = 250 mm
• GNSS veikimo nuotolis: 1575,42 MHz / 1602–1610 MHz
• TETRA diapazonas: 380–430 MHz
• GNSS stiprinimas: 28 dB +/- 3 dB
• GNSS stiprinimas: 32 dBic tip.
• TETRA pelnas: 0 dBi / 2 dBi
• GNSS atstumas: <1,7 dB
• GNSS maitinimo šaltinis: +3V iki +5,5V fantomas
• GNSS energijos suvartojimas: 15–40 mA
• TETRA galia: maks. 25 W
• GNSS varža: 50 omų
• TETRA varža: 50 omų
• VSWR GNSS: l
