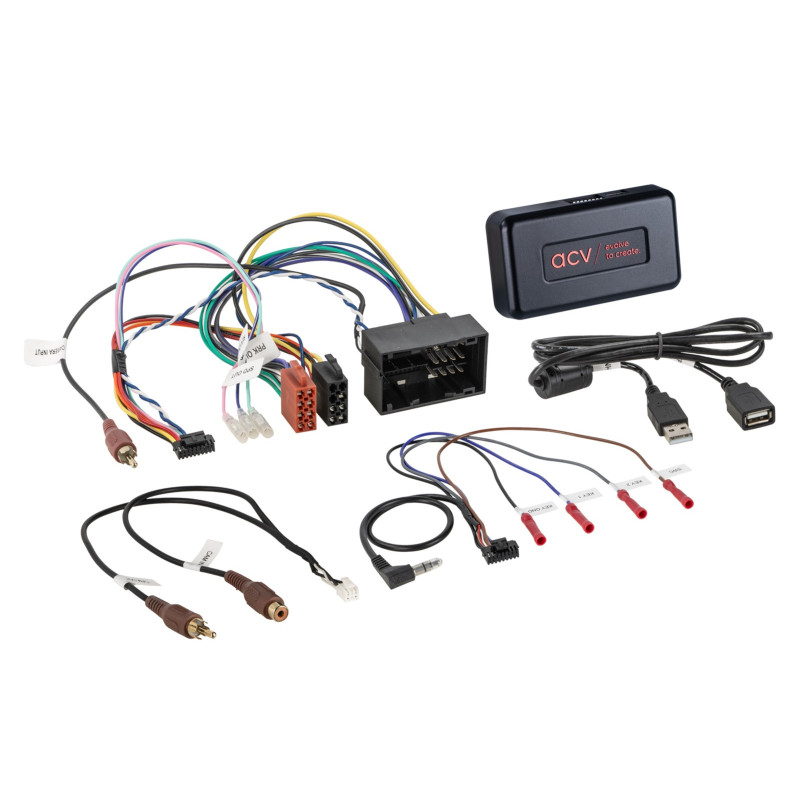

„Citroen“ / „Fiat“ / „Opel“ / „Peugeot“ 52 kontaktų „Fiat“ daugialaidis i-adapteris

„i-adapter Citroën“ / „Fiat“ / „Opel“ / „Peugeot“ – CAN informacijos adapteris, skirtas palaikyti automobilio funkcijas pakeitus radiją

„i-adapter“ („Infoadapter“) yra CAN sąsaja, leidžianti išsaugoti pasirinktas ekrano funkcijas ir transporto priemonės nustatymus, kai gamyklinį radiją arba navigacijos sistemą keičiate neoriginaliu radiju. Tai leidžia išlaikyti kai kuriuos transporto priemonei būdingus nustatymus ir juos rodyti naujame multimedijos įrenginyje (priklausomai nuo jo funkcijų ir programinės įrangos).

Svarbu tai, kad mygtukai ant vairo ( SWC ) yra būtini, nes jie leidžia jums patekti į „Infoadapter“ konfigūracijos meniu ir keisti sąsajos nustatymus.

Svarbiausios savybės

• Pasirinktų transporto priemonės ekrano funkcijų išsaugojimas pakeitus originalų radiją,

• prieigą prie kai kurių transporto priemonės nustatymų iš antrinės rinkos radijo,

• vairo valdymo (SWC) palaikymas ir įėjimas į konfigūracijos meniu,

• CAN signalų teikimas radijui (uždegimas, žibintai, atbulinė eiga, greitis, stovėjimo stabdys),

• Galimybė prijungti gamyklinę galinio vaizdo kamerą per RCA (po tinkamos radijo konfigūracijos).

• Nesant gamyklinio valdymo, galima pritaikyti universalų valdymą

Svarbi informacija prieš diegimą

Kadangi veikimas priklauso nuo transporto priemonės įrangos ir papildomai įsigyto radijo imtuvo galimybių, kai kurios funkcijos gali būti apribotos, praleistos arba pakeistos kitomis.

Be to, kai kurios transporto priemonės nepalaiko visų komforto ir pagalbos sistemų, pvz. Priekabos asistentas, eCall, taip pat pasirinktas vairuotojo pagalbos sistemas.

Todėl prieš diegiant verta:

• patikrinkite nustatymus transporto priemonės meniu,

• patikrinti gamyklinio radijo (OEM) funkcijų veikimą,

• Palyginkite laidų jungtis su automobilyje esančiomis jungtimis (vizualiai ir techniškai).

Reikalavimai

• transporto priemonės su vairo valdikliais SWC,

• transporto priemonės su balso rinkimo mygtuku,

• bendravimas CAN magistralė,

• pagrindinė jungtis: 52 kontaktų „Fiat“.

Jungtys ir jungtys

• 52 kontaktų „Fiat“ - pagrindinė jungtis

• OEM SWC → 3,5 mm lizdas / laisvi laidai (priklausomai nuo radijo imtuvo)

• OEM galinio vaizdo kamera → RCA(m) geltona

• USB-A plėtinys → programinės įrangos atnaujinimo sąsaja

Atbulinės eigos kamera – konfigūracija

Kad kamera tinkamai veiktų, turite:

1. aktyvuoti ir konfigūruoti galinio vaizdo kameros įvestį antrinėje rinkoje esančioje radijo stotelėje,

2. duoti atvirkštinį signalą radijui.

i-adapteris → radijo (HU) jungtys:

• violetinė/balta:
